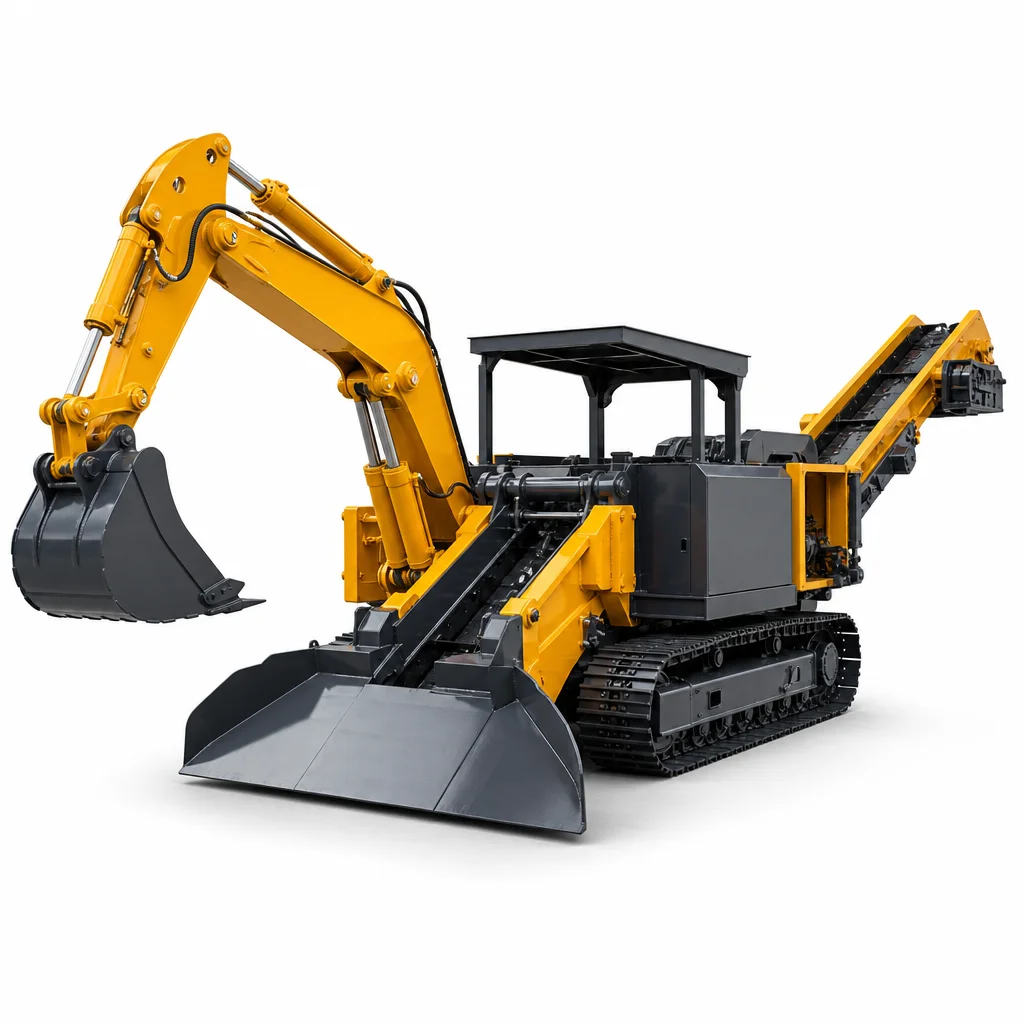

CSB/ZWY系列矿用履带式扒渣机 / CSB/ZWY-Series Crawler Mucking Loader (60–180 m³/h)
矿山机械
探厂认证
CSB/ZWY系列矿用履带式扒渣机 / CSB/ZWY-Series Crawler Mucking Loader (60–180 m³/h)
矿山机械·4 次浏览
矿用重型履带式与轮胎式扒渣机全系列（输送能力 60m³/h–180m³/h，适用断面 1.8m×1.8m 至 3.5m×3.5m），集挖掘扒取、输送装料、扒装出渣、连续清底四位一体。采用全液压先导操作、高强度锰钢双链刮板输送机构与电/柴双动力系统，具备≤30°超强大坡度爬行扒渣能力，全断面装岩不留死角。
可选规格
CSB-60L 轮式刮板型 (60m³/h / 22kW电机 / 1.8x1.8m断面)CSB-80 履带标准款 (80m³/h / 30kW电机 / 2.2x2.2m断面)CSB-100 履带重载款 (100m³/h / 37kW电机 / 2.5x2.5m断面)CSB-120D 大坡度主力款 (120m³/h / 55kW双动力 / 30°斜井)CSB-160D 引水洞特种款 (160m³/h / 75kW双动力 / 3.2m断面)CSB-180D 特重型旗舰 (180m³/h / 75kW+柴油 / 双链双驱)
Details
商品详情
Mining Safety & International Certifications
✓ CE 欧盟指令认证
✓ MA / KA 矿用安全标志认证
✓ Ex 矿用隔爆电气认证
✓ ≤ 30° 极限大坡度斜井认证
✓ ISO 9001:2015 质量管理
核心产品优势与技术特性 (Key Highlights)
全断面装岩 · 无需人工辅助清槽
挖掘大臂回转角度达 ±50°~±60°，挖掘宽度达 4.2m~6.8m，一次性扒净掌子面碎石，彻底解放人工。

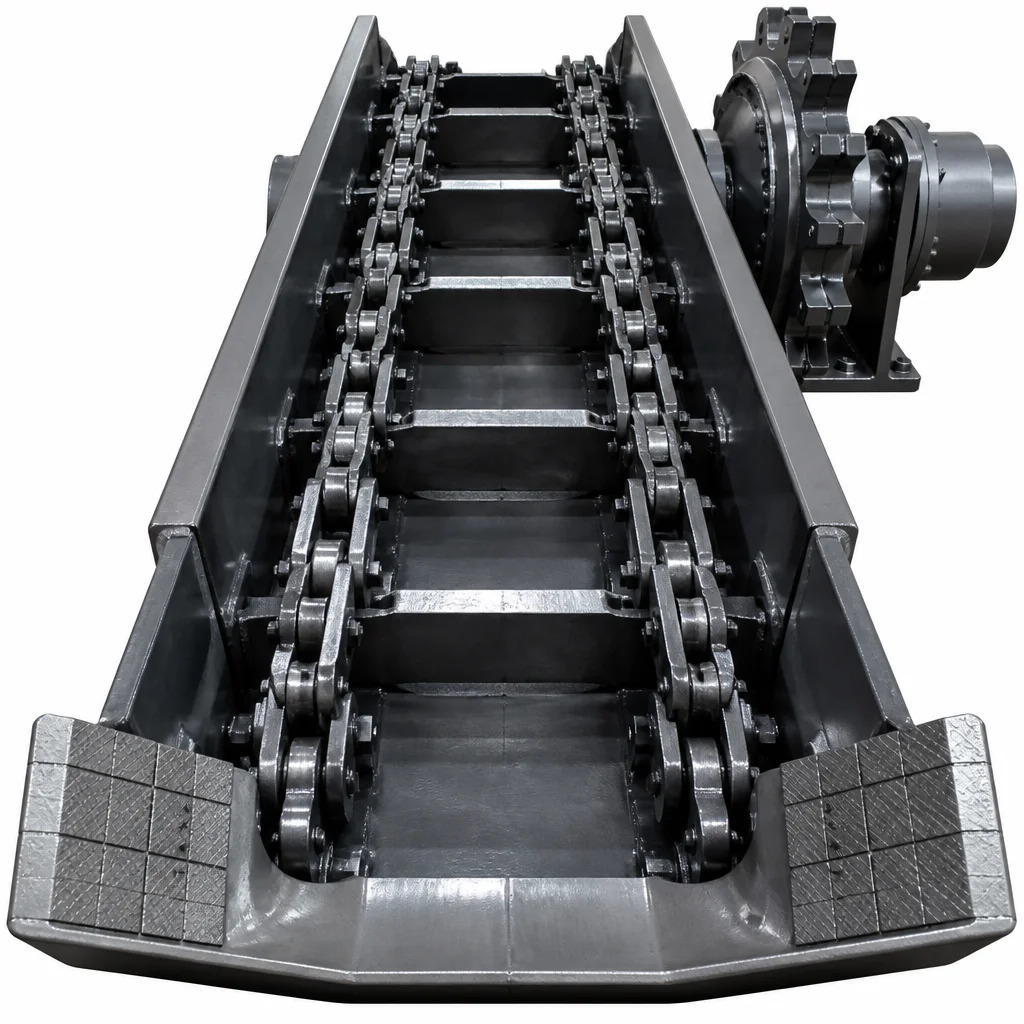

重型双链刮板高耐磨输送机构
完全替代易划破损坏的橡胶皮带，采用特种锻造合金耐磨刮板与双链条拖引，抗坚硬尖锐大石块冲击，寿命提升 30 倍。
≤ 30° 极限斜坡强力爬行
大坡度专用履带底盘配置大扭矩双速液压行走马达与断油湿式安全制动闸，在 30° 湿滑泥泞斜井中如履平地。

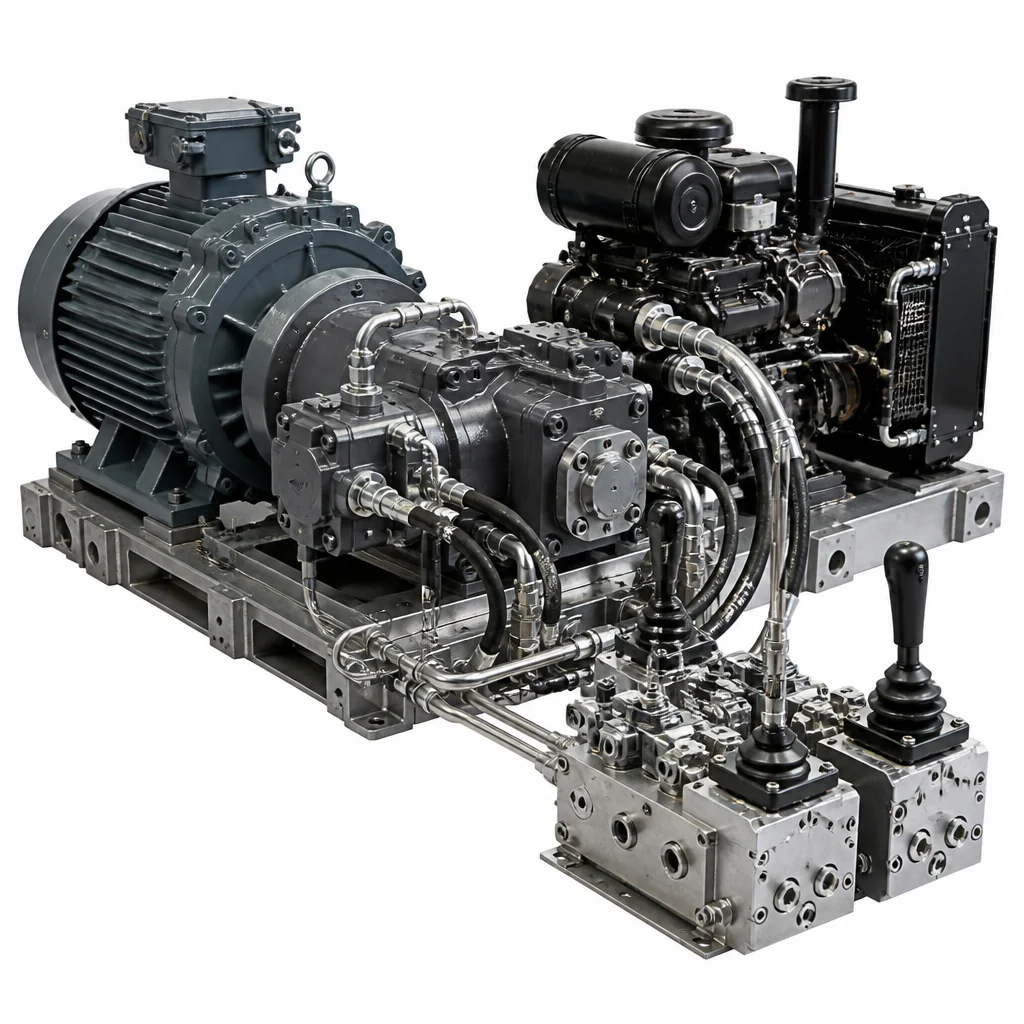

电 / 柴双动力双模无缝切换
主作业采用防爆电机纯电驱动，绿色零排放低噪音；转场或停电应急时启动辅柴油机，自走脱困不受限。
CSB/ZWY系列代表型号图文直观展示 (Visual Model Lineup)
各机型配有真实外观图与核心出渣参数，点击可清晰辨别断面积、底盘形式及输送机构：
CSB/ZWY系列扒渣机各型号技术参数明细表 (Specifications Matrix)
同系多机型一览，用户可根据巷道断面、出渣出料量及坡度要求按需选型配置：
| 产品型号 | 底盘与输送形式 | 装载能力 | 电机总功率 | 整机重量 | 挖掘宽度 | 卸载高度 | 适用巷道断面 |
|---|---|---|---|---|---|---|---|
| CSB-60TS | 四轮驱动 / 皮带输送 | ~60 m³/h | 18.5 / 22 kW | 5.8 吨 | ≥ 4,200 mm | 1200–1600 mm (可调) | ≥ 1.8 × 1.8 m |
| CSB-60L | 四轮驱动 / 链条刮板 | ~60 m³/h | 18.5 / 22 kW | 6.2 吨 | ≥ 4,200 mm | 1350–1750 mm (可加高) | ≥ 2.0 × 2.0 m |
| ZWY-60/22L | 履带行走 / 链条刮板 | ~60 m³/h | 22 kW | 7.5 吨 | ≥ 4,500 mm | 1400–1800 mm | ≤ 18° 坡度通用型 |
| ZWY-80/45L (爆款推荐) | 大坡度履带 / 双链刮板 | ~80 m³/h | 45 kW (双电机可选) | 9.8 吨 | ≥ 4,800 mm | 1600–2100 mm | ≤ 25° 大坡度斜井专配 |
| ZWY-100/45L | 大坡度履带 / 重型刮板 | ~100 m³/h | 45 kW + 柴油应急 | 11.5 吨 | ≥ 5,200 mm | 1800–2300 mm | ≥ 2.6 × 2.6 m 断面 |
| ZWY-120/55L | 高刚度履带 / 宽料斗双链 | ~120 m³/h | 55 kW | 13.8 吨 | ≥ 5,800 mm | 2000–2500 mm | 大型引水隧道工程 |
| ZWY-150/75L | 特大断面履带 / 高强度合金槽 | ~150 m³/h | 75 kW | 16.5 吨 | ≥ 6,200 mm | 2200–2600 mm | ≥ 3.2 × 3.2 m 断面 |
| ZWY-180/75L (重载旗舰) | 超重载履带 / 电柴双动力 | 160–180 m³/h | 75 kW + 国四柴油机 | 18.5 吨 | ≥ 6,800 mm | 2400–2800 mm | 铁路双线全断面开挖 |
全球矿山与隧道现场工况 (Mucking Loader Scenarios)

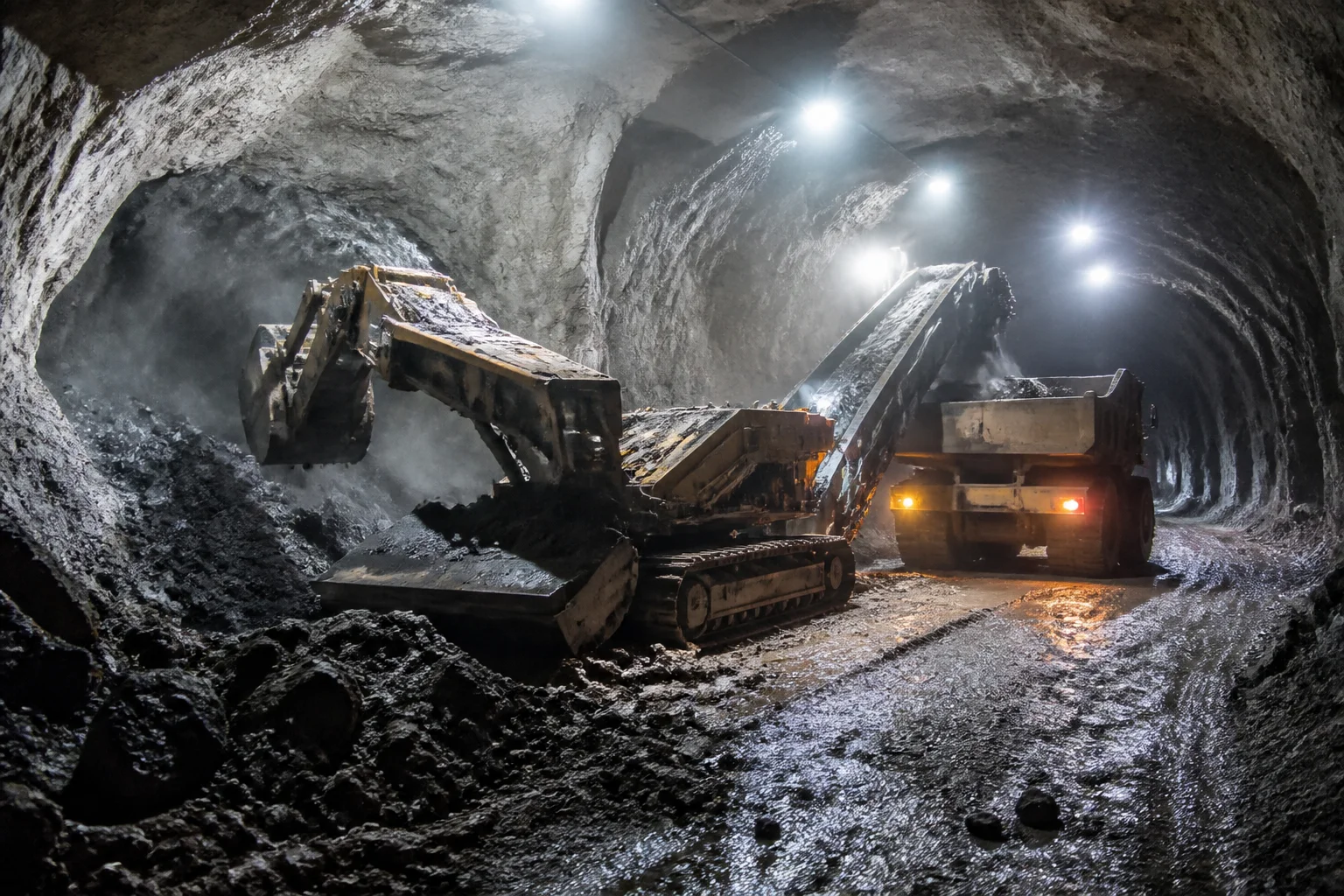

金属矿山坚硬岩石斜井掘进工况：≤25°大坡度重载爬坡，高硬度矿石连续扒装，全断面无死角清理。

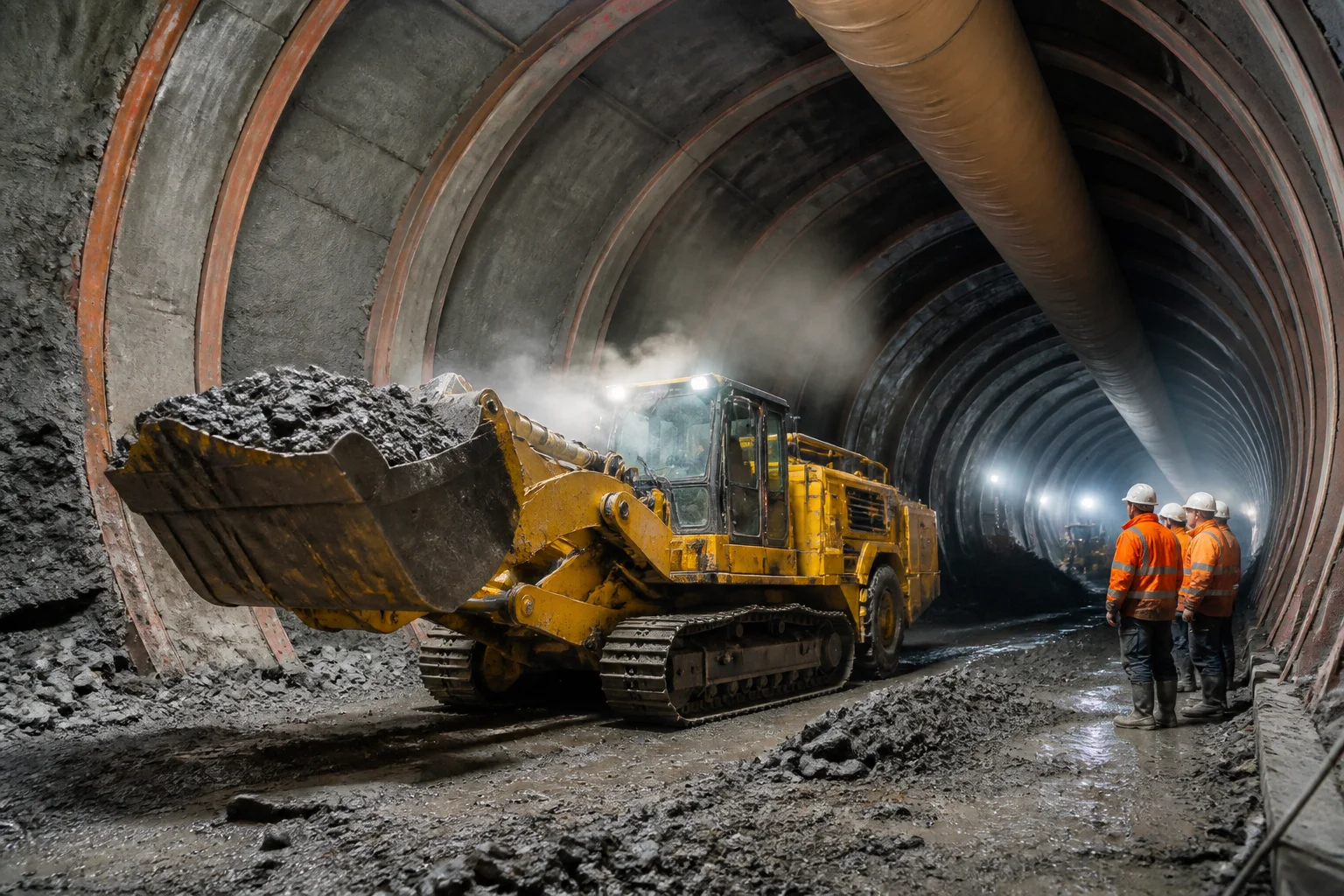

大型水电引水隧道与铁路隧道施工工况：纯电驱动无废气无污染，后方高位连续衔接矿用梭式矿车与自卸卡车。
海运装载配载方案与物流规范 (Logistics & Shipping Plan)
针对大型矿山工程装备，提供集装箱拆装配载或框架箱整机直航最优海运方案：
40HQ 集装箱拆臂进柜方案 (40ft High Cube)
• 装载机型：ZWY-60 / ZWY-80 / ZWY-100 系列
• 配载方案：拆卸大臂与出渣槽后，整机底盘平稳开入 40HQ 集装箱，大臂零件木箱打包同柜发运
• 装载容量：1台整机 + 全套大臂与易损配件包 / 柜
• 运费优势：享受标准班轮普通集装箱低廉运价，到港后依原厂视频指南 2 小时快速原样复原
• 配载方案：拆卸大臂与出渣槽后，整机底盘平稳开入 40HQ 集装箱，大臂零件木箱打包同柜发运
• 装载容量：1台整机 + 全套大臂与易损配件包 / 柜
• 运费优势：享受标准班轮普通集装箱低廉运价，到港后依原厂视频指南 2 小时快速原样复原
40FR 框架箱 / 散杂滚装整机直航 (Flat Rack / RORO)
• 装载机型：ZWY-120 / ZWY-160 / ZWY-180 大型隧道重载款
• 配载方案：免拆解整机直接开上 40FR 框架箱，重载拉紧器与高强度钢丝绳 8 点紧固锁死
• 防锈防护：整机全喷涂海洋级防盐雾重度防锈蜡，覆盖三层加厚防水防潮篷布
• 交付优势：海外矿山现场开箱开机即用，零组装等待时间，工期最快
• 配载方案：免拆解整机直接开上 40FR 框架箱，重载拉紧器与高强度钢丝绳 8 点紧固锁死
• 防锈防护：整机全喷涂海洋级防盐雾重度防锈蜡，覆盖三层加厚防水防潮篷布
• 交付优势：海外矿山现场开箱开机即用，零组装等待时间，工期最快
官方保障
山东装备企业出海扶持保障体系
- 全球 20+ 国家海外仓现货仓储与易损件备库：在中亚矿区、非洲铜金矿带、东南亚及拉美重点矿业国设立常驻配件仓，高锰钢刮板、销轴、高压油管 48 小时极速交付。
- 整机 12 个月官方质保：主电机、分动齿轮箱、行走马达、液压主阀享 1 年保修，工程师团队支持海外现场下井安装调试与技术培训。
- 出海防爆合规与全套英文随机图纸：随机附带 CE 机械与低压指令符合性声明、防爆合格证书、原厂英文电路图与液压原理图。
- 出厂 100% 满负荷装载负荷实测：每台设备出厂前均在倾斜模拟试验场进行连续 4 小时带料扒渣负荷试运行，确保下井零故障。
Specifications
产品参数
| 装载出渣能力 / Loading Capacity | 60 m³/h – 180 m³/h (连续高效出渣) |
| 适用巷道断面 / Applicable Section | 1.8 × 1.8 m – 3.5 × 3.5 m (窄巷道至大断面) |
| 动力系统 / Drive Power | 电动机 18.5kW–75kW + 可选辅助柴油机 (双动力) |
| 最大适应坡度 / Max Gradient | ≤ 15° (轮式) / ≤ 30° (大坡度履带专用型) |
| 输送机构形式 / Conveyor Form | 高强度锻造双链刮板式 / 强化耐磨输送槽 |
| 操控方式 / Control System | 全液压伺服先导手柄 / 灵敏微动复合动作 |
